液氮容器内支撑点玻璃钢管隔热保温的有限元分析

发布时间:2019-12-11 10:20:52 浏览:212次

在掌握超低温器皿的*各国科学研究现况的基本上,对液氮容器的内支撑点构造开展有限元热分析。先较为几身网格划分计划方案,解析内支撑点实体模型中,模块数与连接点数对计算精度的危害,明确出有效的区划网格图。再依据支撑板构造的特性创建玻璃钢管内支撑板构造有限元热分析简单化实体模型,解析了长短、直徑和厚度信息对玻璃钢管内支撑板漏发热量的危害规律性,并开展较为。

各自绘制温度场、热流遍布及其温度系数数据图表,根据对数据图表的解析和较为,获得玻璃钢管长短、直徑和厚度对传发热量的危害规律性。当长短L、直徑D固定不动不会改变,厚度δ越大,导致玻璃钢防腐上的温度差变小,总传发热量扩大,均值热流随厚度δ的提升降低。当长短L、厚度δ固定不动不会改变,直徑D越大,玻璃钢防腐上的温度场遍布转变并不大,热流略微扩大,漏发热量扩大,且均值热流随D的扩大而扩大。当厚度δ、直徑D固定不动不会改变,长短L越大,玻璃钢防腐上的温度场遍布转变并不大,总传发热量减少;均值热流随长短L的提升降低。为将来建筑工程设计及其焊接应力解析出示根据。

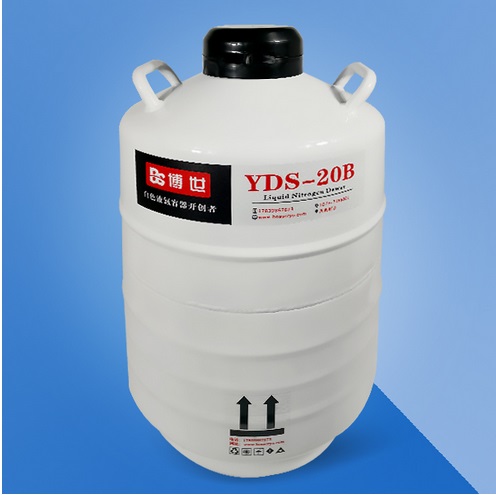

QQ截图20191008184423

1、研究课题目标

2、超低温器皿*各国科学研究现况

3、有限元法在超低温压力容器设计中的运用

4、自己所做的关键工作中

液氮容器解析的有限元基础理论基本

1 有限元方式的基本概念

(1) 室内空间三维有限元模块详细介绍和较为

(2) 有限元在稳态导热解析的运用

(3) 线性代数方程组的解法

2 具体有限元分析的解决方式

(1) 具体有限元分析的解决标准

(2) 有限元测算中常应用的解决方式介绍

液氮容器内支撑点玻璃钢管的稳态热分析科学研究

1 内支撑点玻璃钢管的传热分析实体模型

2 内支撑点玻璃钢管的稳态热分析

(1) 热分析基础理论

(2) ANSYS热分析介绍

(3) 离散系统求出方式

(4) ANSYS解析离散系统基础理论

(5) 热分析全过程和流程

3 数值归纳

结论与展望

标记表明

自变量:

:传热系数(W/mK)

Q:发热量(W)

T:温度(K)

u:沿直角坐标系X方位的偏移(m) v:沿直角坐标系Y方位的偏移(m) w:沿直角坐标系Z方位的偏移(m) q:热流量(W/m2)

:发射率

P:气体压强(MPa)

h:与温度相关的热对流(W/mK2) :厚度(m)

L:长短(m)

D:直徑(m)

f:样子系数

0:Stefon-Boltsman常数

下标含意:

max:*高值

min:较小值

I, j, m, n: 模块连接点号

x, y, z:X,Y,Z座标平面图

t:温度
